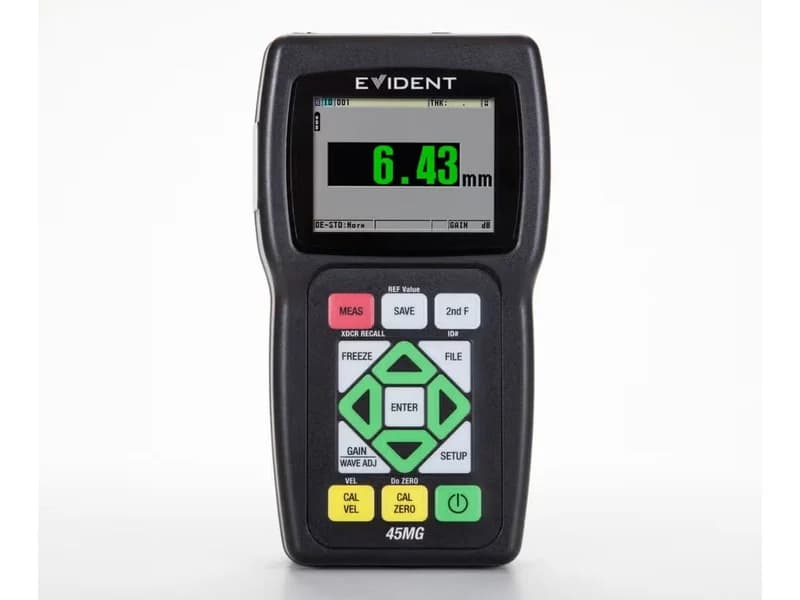

Ультразвуковой толщиномер
Olympus 45MG

Ультразвуковой толщиномер 45MG разработанный компанией Olympus – эргономичный многофункциональный прибор для различных применений. Толщиномер 45MG новый усовершенствованный аналог толщиномера MG2. Толщиномеры  модели MG2, MG2-XT  производства Panametrics показали себя за много лет эксплуатации надежными и точными.  Даже в базовой комплектации толщиномер 45MG способен проводить практически любые измерения толщины.  Помимо стандартных функций толщиномер 45MG может быть дополнен различными опциями. Активация дополнительного ПО (программного обеспечения) прибора делает толщиномер 45MG еще более универсальным и многофункциональным.

Стандартные функции толщиномера 45MG:

- автоматическое рас­познавание преобразователя – данная функция упрощает работу специалиста т.к. исключает затрату времени для дополнительных настроек ПЭП для правильной эксплуатации толщиномера

- режим Минимум (Максимум) – данная функция помогает специалисту в случаях когда задачи контроля требуют сохранять на экране прибора значения минимальной или максимальной толщины, полученной по результатам множественных измерений

- дифферен­циальный режим – данная функция помогает специалисту в тех случаях, когда требуется отслеживать разницу между опорным значением толщины и текущим показанием толщины

- корректировка усиления – данная функция помогает оператору осуществлять как грубую настройку усиления - 2 уровня усиления (высокий +10 Дб или низкий -6 Дб) в случае когда стандартное значение усиления не позволяет правильно измерять толщину и тонкую настройку усиления - пошаговая регулировка усиления с шагом 1 Дб. для более точных настроек.

- автоматическая компенсация нуля – данная функция дает возможность специалисту  осуществить автоматическую настройку ПЭП в тех случаях, когда измерения проводятся  на горячих или холодных поверхностях

- установка высокого или низкого уровня сигнализации – данная функция помогает специалисту сосредоточится на проведении процесса измерения толщины при огромном количестве точек измерения. Установив нижний или верхний порог сигнализации можно проводить измерения, и как только текущее значение толщины превышает установленный порог, срабатывает сигнализация.

- СТОП кадр – данная функция позволяет специалисту сохранять последнее измеренное значение толщины на дисплее толщиномера

- B-скан – данная функция позволяет отображать поперечное сечение объекта контроля, которое строится на показаниях толщины. Часто, данная функция полезна при измерениях толщины протяжённых объектов (трубы, листы, профиль и т.д)

Опциональные функции толщиномера 45MG:

Эхо-Эхо/THRU-COAT – Данная функция позволяет оператору проводить точное измерение толщины без учета толщины покрытия. Режим Эхо-Эхо игнорирует время прохождения  ультразвука через слой краски или покрытия. Толщиномер 45MG имеет 2 режима Эхо-Эхо: Автоматический и Ручной режим. Режим THRU-COAT дает оператору возможность измерять как толщину самого покрытия, так и толщину основного материала, что очень полезно при мониторинге остаточной толщины трубопроводов.

Регистратор данных (память) – Данная функция позволяет оператору сохранять в памяти прибора полученные результаты измерения толщины (до 475 000 значений толщины или 20 000 А-сканов)

А-скан – данная опция дает возможность оператору наблюдать на дисплее толщиномера отображение формы волны сигнала. А-скан помогает понять природу сигнала и значительно упрощает анализ толщины в сложных случаях на специфических объектах.  Активация функции А-скана на толщиномере 45 MG дает возможность значительного расширения функций настройки одноэлементных датчиков

Высокое проникновение –  данная функция дает возможность оператору проводить измерения толщины в  диапазоне частот от 0,5 МГц до 30 МГц с разрешением 0,01 мм. Высокое проникновение очень часто применяется для измерения толщины материалов с высоким затуханием ультразвука (резина, стекловолокно, композиты и т.д) Данная опция  работает только при  активации опции «Одноэлементные ПЭП» .

Высокое разрешение – данная функция отображает значения толщины с точностью до 0,001мм. Опция применяется только с одноэлементными ПЭП, в диапазоне частот от 2,5 МГц до 30 МГц и при толщинах менее 100 мм. Высокое разрешение полезно при измерениях сверхмалых толщин, когда применяются высокочастотные преобразователи.

Одноэлементные (совмещенные) ПЭП – данная функция значительно расширяет диапазон применяемых с толщиномером преобразователей. При активации опции расширяются возможности оператора по измерению толщины различных объектов.

- 3 режима измерений  - данная функция помогает оператору быстрее и надежнее настраивать  различные одноэлементные ПЭП: контактные, с линией задержки и иммерсионные под разные задачи контроля

- Измерение толщины, скорости УЗ, время прохождения УЗ – данная функция значительно расширяет функционал толщиномера 45MG, т.к. позволяет оператору проводить помимо измерений толщины, измерения значений скорости ультразвука и его время прохождения через материал при известной толщине материала. Данный функционал является особенностью  45 MG и полезен при исследовательских работах, а также при неспецифических задачах.

Базовые характеристики толщиномера 45MG дают возможность проводить измерения толщины практически в любых условиях. Дополнительные опции толщиномера  45MG делают его значительно более многофункциональным и более универсальным. Эргономический дизайн толщиномера, герметичная клавиатура 45MG, цветной  трансфлективный экран, ударопрочный корпус с герметичными разъемами (соответствует стандарту IP67)  и  диапазон рабочих температур от -10 до +50 градусов позволяют оператору проводить измерения практически в любых условиях окружающей среды. Комфортное, стабильное и надежное измерение толщины обеспечивается не только эргономическим продуманным дизайном и техническими характеристиками 45MG, но и широким набором УЗ преобразователей производства Olympus.  Раздельно-совмещенные и одноэлементные датчики  Olympus дают возможность измерения толщины объектов с высокой температурой до 500 градусов, а также объектов с низкой температурой до – 20 градусов, измерять толщину на материалах с высоким затуханием ультразвука, на предельно тонких изделиях с высокочастотными ПЭП, обеспечивая высокое разрешение показаний.

Компактный и надежный, современный и удобный толщиномер 45MG может работать в течении  36 часов без замены аккумуляторов. Легкий вес толщиномера  45 MG (всего 431 гр.) делают работу более комфортной и безопасной при проведении множества измерений в смену. Дополнительный резиновый чехол с подставкой и наплечным ремнем позволяют оператору освободить руки в случае необходимости, а также обеспечивают его безопасность. ПО GageView на компьютер и встроенный USB выход толщиномера 45MG позволяет сохранять файлы измерений на вашем ПК.
