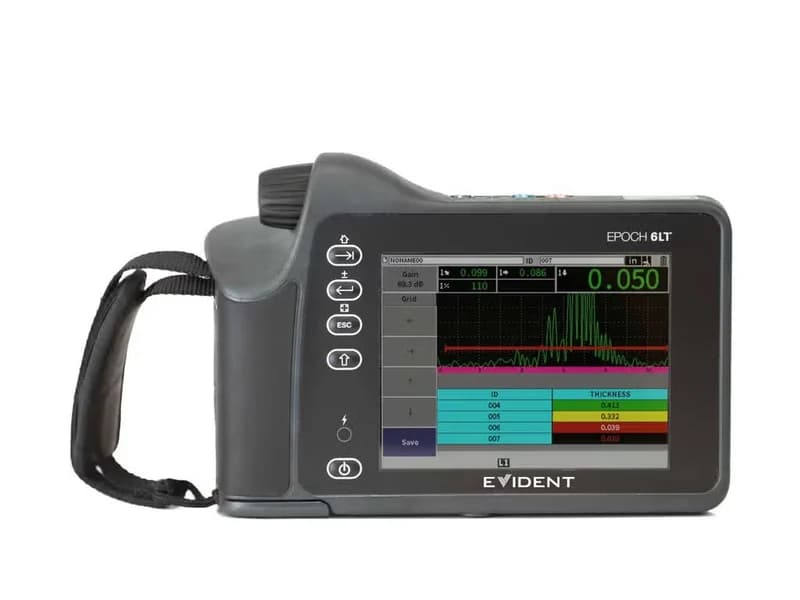

Ультразвуковой дефектоскоп
Olympus EPOCH 6LT

Ультразвуковой дефектоскоп Epoch 6LT– портативный и современный  дефектоскоп нового поколения производства компании Olympus. Дефектоскоп Epoch 6LT является усовершенствованным  дефектоскопом, пришедшим на замену дефектоскопу Epoch LTC.   Epoch 6LT взял все самые лучшие черты от Epoch LTC и в сочетании с новыми функциями стал абсолютно надежным и эргономичным устройством. Также как Epoch LTC, дефектоскоп epoch 6LT имеет легкий вес и все необходимые функции для работы.  Ультразвуковой дефектоскоп Epoch 6LT спроектирован специально для промышленного альпинизма, для удобных и безопасных работ на высоте. Функциональность и портативность прибора позволяет использовать его для различных применений, где компактность и портативность прибора имеет важное значение.

Описание:

Ультразвуковой дефектоскоп EPOCH 6LT- незаменимый дефектоскоп для безопасных работ на высоте. Epoch 6LT может легко фиксироваться на ноге, на шее или на страховочном поясе, при наличии комплекта снаряжения для промышленного альпинизма. Оператору нет необходимости постоянно держать дефектоскоп в руках, что значительно упрощает работу. Новая функция Epoch 6LT - поворот экрана при изменении положения прибора, дает возможность оператору наблюдать правильно сориентированные сигналы, что значительно облегчает восприятие и анализ результатов контроля. Размещая прибор на тросе или ноге оператор высвобождает обе руки,  таким образом дефектоскопист одной рукой стабильно удерживать ПЭП, а другой, подстраивать дефектоскоп для задач контроля. Также этому способствует специально разработанная клавиатура дефектоскопа для спокойной работы одной рукой. Вес прибора Epoch 6LT равномерно распределен, это позволяет работать оператору с наименьшими затратами сил. Дефектоскоп Epoch 6LT предназначен для экстремальных работ в любых погодных условиях - рейтинг пыле-влагозащищенности дефектоскопа IP65/67. Новым удобством при обработке результатов контроля является Облачный сервер для передачи данных. Передача данных осуществляется через облако посредством карты USB через Wireless LAN.

Стандартные функции  дефектоскопа Epoch 6LT:

-Скорость ультразвука - от 635 до 15 240 м/с

-Задержка отображения - от -10 до 2203 мкс

-Диапазон - от 4,31 до 6 700 мм при 5 900 м/с

-Количество точек DAC - До 50 точек, динамический диапазон 110 дБ

-Усиление приемника -  от 0 до 110 Дб

-Время работы - продолжительность работы 6 ч

-Вес - 890 г с литий-ионным аккумулятором

-Габариты - 209 × 128 × 36 мм, 58 мм в месте захвата прибора

- Степень защиты IP -  Разработан в соответствии с требованиями стандартов IP67 (защита от проникновения пыли и случайного погружения в воду) и IP65 (защита от пыли и струй воды)

-Рабочая температура - От –10°C до 50°C

- DAC/ВРЧ – встроенные.  Пользовательские DAC (до 6 кривых), вариант отображения 20–80%. Стандартная функция, до 50 точек, динамический диапазон ВРЧ 110 дБ. Динамические кривые DAC/ВРЧ: данная функция позволяет вычислять ампли­туду эхо сигнала в процентах или дБ по отношению к кривой DAC (коррекция амплитуды эхо-сигнала в зависимости от расстояния до отражателя) или амплитуде опорного эхо-сигнала, использующегося при настройке

- DGS/AVG: данная функция позволяет оценить эхо-сигналы по АРД-диаграмме, показывая отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.

- Настраиваемый генератор прямоугольных импульсов Perfect Square

- Частота зондирующих импульсов (ЧЗИ) – от 10 до 2 000 Гц с шагом 10 Гц

- Функция Коррекции кривизны криволинейной поверхности – дает оператору возможность точнее оценивать размеры дефекта, глубину его залегания и расстояние до него, благодаря поправкам на кривизну поверхности

Облачный сервис

Беспроводная сеть Wireless LAN, позволяет оператору подключать дефектоскоп к серверу Olympus Scientific Cloud и при этом оператор может осуществлять:

• Беспроводное обновление микропрограммного обеспечения
• Резервное копирование и архивация данных
• Удаленный доступ к файлам и удаленное управление
• Создания отчетов и передачу данных  облачным сервисом всех типов файлов Epoch 6LT

Дополнительные функции дефектоскопа Epoch 6LT:

AWS D1.1 и D1.5: данная функция показывает динамический рейтинг от­ражателей для контроля сварных швов по нормам AWS. Оператору нет необходимости осуществлять расчеты в ручную, что значительно упрощает работу.

Программный модуль для коррозионного мониторинга: данная функция позволяет оператору использовать дефектоскоп в качестве толщиномера. Нет необходимости носить с собой два прибора, особенно когда работы ведутся на высоте. Прибор автоматически распознает ПЭП и подгружает необходимые настройки  УЗ в зависимости от выбранного преобразователя. С активацией данной функции также становится доступным автоматическая регулировка усиления (AGC),  коррекция V-пути и компенсация износа контактной поверхности преобразователя с помощью автоматической коррекции нуля (Do Zero). Полученные результаты измерения толщины могут быть представлены в виде таблицы с цветовой палитрой, настраиваемой оператором под конкретную толщину или диапазон толщин. Как результат получается очень наглядная картина коррозионного износа объекта.

Аттенюатор донного эхо-сигнала (BEA): данная функция позволяет оператору при необходимости уменьшать амплитуду донного эхо-сигнала. Для этого необходимо установить строб 2 в интересуемую зону, в которой необходимо уменьшить сигнал. Эта функция помогает контролировать изменения амплитуды донного эхо-сигнала при контроле с высоким коэффициентом усиления.
